Jak vyberete vysoce výkonný odstředivý ventilátor pro průmyslové použití?

Určení správného výkonný odstředivý ventilátor pro průmyslové aplikace je jedním z nejdůslednějších rozhodnutí při návrhu ventilačního systému nebo systému procesního vzduchu. Poddimenzovaný ventilátor nemůže překonat odpor systému a nedodává požadovaný průtok vzduchu. Předimenzovaný ventilátor plýtvá energií, zvyšuje hlučnost, urychluje opotřebení ložisek a často pracuje v nestabilní oblasti své výkonové křivky. Pro inženýry nákupu, manažery závodů a velkoobchodní distributory poskytuje tato příručka hodnotící rámec na technické úrovni, který zahrnuje návrh oběžného kola, aerodynamický výkon, výběr motoru, přizpůsobení aplikací a kritéria zdrojů.

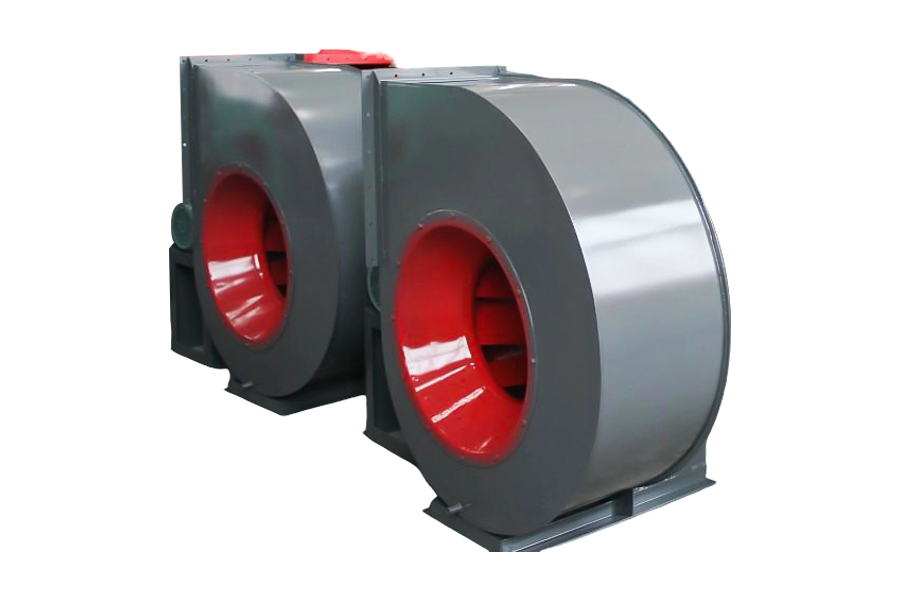

Co je to vysoce výkonný odstředivý ventilátor? Základní provozní principy

Radiální ventilátor urychluje vzduch přenosem rotační kinetické energie z hnaného oběžného kola do proudu vzduchu. Vzduch vstupuje do oběžného kola axiálně u oka (uprostřed), je urychlován radiálně směrem ven rotujícími lopatkami a vystupuje do spirální skříně, kde se rychlostní tlak převádí na statický tlak. Pojem „heavy duty“ v klasifikaci průmyslových ventilátorů označuje ventilátory konstruované tak, aby zvládaly zvýšené provozní požadavky – včetně vysokých statických tlaků nad 1 000 Pa, nepřetržitých pracovních cyklů při zvýšených teplotách, korozivních proudů vzduchu nebo proudů vzduchu obsahujících částice a strukturálního zatížení z velkých průměrů oběžných kol a vysokých otáček.

Mechanismus přeměny proudu vzduchu a generování tlaku

Základní výkonnostní vztah u odstředivého ventilátoru je popsán zákony o ventilátoru, které určují, jak se mění objem průtoku vzduchu (m3/h), statický tlak (Pa), výkon hřídele (kW) a hladina hluku s rychlostí a velikostí oběžného kola. Tyto vztahy jsou fixovány mechanikou tekutin a platí jednotně ve všech konstrukcích odstředivých ventilátorů:

• Objem průtoku vzduchu se mění přímo s rychlostí otáčení oběžného kola (ot/min) – zdvojnásobení rychlosti zdvojnásobuje průtok
• Statický tlak se mění s druhou mocninou rychlosti oběžného kola – zdvojnásobení rychlosti zčtyřnásobí tlak
• Výkon hřídele se mění s třetí mocninou otáček oběžného kola – zdvojnásobení otáček zvyšuje spotřebu energie na faktor osm
• U geometricky podobných ventilátorů při stejné rychlosti se průtok vzduchu mění s třetí mocninou průměru oběžného kola a tlak se mění s druhou mocninou průměru.r

Tyto zákony mají přímý dopad na náklady na energii ve ventilačních systémech s proměnným zatížením. Měnič s proměnnou frekvencí (VFD) snižující otáčky ventilátoru o 20 % snižuje spotřebu energie přibližně o 49 %, a proto je řízení VFD standardní specifikací v moderním energeticky účinném průmyslovém větrání.

Typy oběžného kola, materiály a konstrukční provedení

Typy a materiály odstředivých ventilátorů pro velké zatížení

Geometrie lopatek oběžného kola je primárním určujícím faktorem tlakově-objemové charakteristiky odstředivého ventilátoru, špičkové účinnosti a vhodnosti pro různé podmínky kvality vzduchu. Tři hlavní geometrie čepele – dozadu zakřivená, dopředu zakřivená a radiální – každá splňuje požadavky na jiný tlak, účinnost a kontaminaci. Níže uvedená tabulka porovnává tyto návrhy napříč parametry, které jsou nejdůležitější pro rozhodování o průmyslovém nákupu.

Výběr materiálu pro vysoce výkonná oběžná kola závisí na teplotě, chemickém složení a obsahu abraziva v proudu vzduchu. Standardní uhlíková ocel (S235JR nebo S355JR podle EN 10025) se používá pro aplikace čistého vzduchu při okolní teplotě. Žárově zinkovaná nebo epoxidem potažená uhlíková ocel prodlužuje životnost ve středně korozivním prostředí. Nerezová ocel (304 nebo 316L) je určena pro ventilaci chemických provozů a prostředí pro zpracování potravin. Ocel s vysokým obsahem chromu odolná proti opotřebení (obvykle s obsahem 28 % Cr) se používá při zpracování nerostů a v cementárnách, kde je primárním mechanismem selhání náraz abrazivních částic.

Přizpůsobení průtoku vzduchu, statického tlaku a odporu systému

Specifikace proudění vzduchu a statického tlaku odstředivého ventilátoru pro velké zatížení

Správné aerodynamické dimenzování vyžaduje vynesení křivky výkonu ventilátoru proti křivce odporu systému. Operační bod systému je průsečíkem těchto dvou křivek. Dobře zvolený ventilátor pracuje na nebo blízko svého bodu maximální účinnosti v projektovaných provozních podmínkách. Provoz zcela vlevo od bodu maximální účinnosti riskuje nárůst – aerodynamickou nestabilitu, která způsobuje cyklické obrácení proudění, silné vibrace a rychlé poškození oběžného kola únavou. Níže uvedená tabulka poskytuje reference Specifikace proudění vzduchu a statického tlaku odstředivého ventilátoru pro velké zatížení napříč typickými velikostními kategoriemi průmyslových ventilátorů.

Požadavky na statický tlak pro potrubní systém se počítají sečtením všech tlakových ztrát podél nejdelšího potrubí – včetně ztrát třením v přímém potrubí (vypočítaných podle Darcy-Weisbachovy rovnice), ztrát při montáži (ohyby, kontrakce, expanze), tlakových ztrát filtru a cívky a odporů koncových zařízení. Při požadavku na výběr ventilátoru od dodavatelů by kupující měli specifikovat celkový statický tlak systému při projektovaném průtoku vzduchu, nikoli pouze jednu z těchto hodnot.

Výkon motoru, konfigurace měniče a hodnocení účinnosti

Výkon a účinnost motoru odstředivého ventilátoru pro velké zatížení

Výběr motoru pro a výkonný odstředivý ventilátor musí zohledňovat servisní faktor, startovací proud, konfiguraci měniče a třídu energetické účinnosti. Jmenovitý výkon motoru musí překročit výkon hřídele ventilátoru při maximálním provozním bodu systému – obvykle s provozním faktorem 1,10 až 1,25 aplikovaným na vypočítaný výkon hřídele, aby se zabránilo tepelnému přetížení během špiček odběru nebo změn odporu systému.

Konfigurace měniče přímo ovlivňuje flexibilitu instalace, možnost nastavení rychlosti a přístup k údržbě:

• Přímý pohon: Oběžné kolo je namontováno přímo na hřídeli motoru. Tato konfigurace eliminuje ztráty řemenu (obvykle 3–5% zvýšení účinnosti oproti řemenovému pohonu), snižuje nároky na údržbu a poskytuje kompaktní instalační obal. Přímý pohon je standardem pro menší ventilátory do přibližně 30 kW a pro ventilátory vyžadující přesné řízení otáček pomocí VFD.

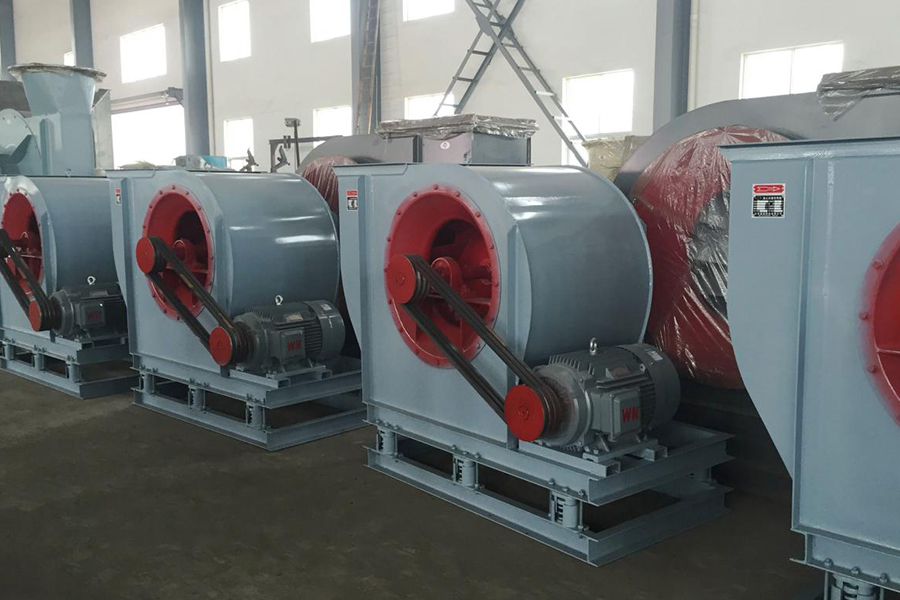

• Řemenový pohon (klínový řemen nebo poly-V): Motor pohání hřídel ventilátoru přes uspořádání řemenice a řemenu. Řemenový pohon umožňuje nastavení rychlosti oběžného kola změnou průměrů kladek – užitečné při uvádění do provozu na místě, kde přesný odpor systému nebyl ve fázi návrhu nejistý. Standardní pohony klínovými řemeny představují 3–5% ztrátu přenosu. Ozubené nebo synchronní řemeny obnoví 1–2 % této ztráty.
• Spřažený pohon: Hřídel motoru a ventilátoru jsou spojeny pružnou spojkou. Používá se u velkých ventilátorů nad 75 kW, kde je přímá montáž na hřídel motoru mechanicky nepraktická. Vyžaduje přesné vyrovnání hřídele, aby se zabránilo předčasnému opotřebení ložisek a spojky.

Klasifikace energetické účinnosti motoru se řídí normami IE (International Efficiency) definovanými v IEC 60034-30-1. IE3 (Premium Efficiency) je minimální povinná třída pro motory nad 0,75 kW v Evropské unii podle nařízení EU 2019/1781, platného od července 2023. IE4 (Super Premium Efficiency) je stále více specifikována v pořizovacích smlouvách na průmyslové ventilátory s nepřetržitým provozem, aby se minimalizovaly náklady na energii během životního cyklu. The těžkotonážní výkon a účinnost motoru odstředivého ventilátoru vždy je třeba hodnotit společně — motor s vyšší účinností při stejném jmenovitém výkonu snižuje roční spotřebu energie a provozní náklady po dobu životnosti ventilátoru.

Aplikace průmyslové ventilace a požadavky na životní prostředí

Vysoce výkonný odstředivý ventilátor pro průmyslové ventilační systémy

The výkonný odstředivý ventilátor for industrial ventilation systems trh zahrnuje širokou škálu procesních prostředí, z nichž každé ukládá specifické požadavky na materiály, povlaky, těsnění a bezpečnost na konstrukci ventilátorů. Následující kategorie představují nejběžnější segmenty průmyslových aplikací s jejich definujícími technickými požadavky:

• Větrání slévárny a kovoobrábění: Zvládá vzduch o vysoké teplotě (až 300–400 stupňů Celsia) s kovovými výpary a obsahem jemných částic. Vyžaduje vysokoteplotní mazání ložisek, tepelně izolované podstavce ložisek a povlaky oběžného kola odolné proti opotřebení. Hřídelové ucpávky musí bránit vnikání abrazivních částic do ložiskového tělesa.
• Ventilátory chemického závodu a odsávání: Zvládá proudy korozivních plynů obsahující kyselé nebo alkalické sloučeniny. Vyžaduje FRP (plast vyztužený vlákny) nebo konstrukci oběžného kola a skříně z nerezové oceli, PTFE nebo mechanické ucpávky hřídele a jiskrovou konstrukci, pokud jsou přítomny hořlavé páry.
• Zpracování cementu a minerálů: Zvládá prachem zatížený vzduch ve vysokých koncentracích – až několik set gramů na metr krychlový v aplikacích na odsávání surového mlýna a pece. Vyžaduje radiální (lopatkové) oběžné kolo s tvrdými náběhovými hranami lopatek, vyměnitelné otěrové vložky ve vstupní zóně skříně a robustní uspořádání hřídelového těsnění, aby se zabránilo vnikání prachu do ložisek.
• Větrání tunelů a podzemních dolů: Vyžaduje certifikaci ATEX nebo IECEx pro potenciálně výbušné atmosféry, vysokou strukturální integritu pro velké průměry oběžného kola a nízkohlučný design pro obsazené podzemní prostory. V systémech nouzového větrání v dolech je vyžadována možnost reverzního ventilátoru.
• Ventilátory nuceného tahu (FD) a indukovaného tahu (ID) kotle: Ventilátory FD zvládají okolní vzduch s vysokým objemem a mírným tlakem. ID ventilátory zvládají horké, prašné a korozivní spaliny při zvýšených teplotách. ID ventilátory vyžadují podstatně robustnější materiálové specifikace než ventilátory FD pro stejný výkon kotle.

Velkoobchodní zdroje: Ceny, MOQ a požadavky na certifikaci

Velkoobchodní ceny a MOQ odstředivého ventilátoru pro velké zatížení

Pro kupující hodnotící těžkotonážní velkoobchodní ceny odstředivého ventilátoru a MOQ , trh se ostře rozděluje podle velikosti ventilátoru, specifikace materiálu a vlastního technického obsahu. Standardní katalogové ventilátory ve středních průmyslových velikostech (průměr oběžného kola 400–800 mm, výkon motoru 4–30 kW) v konstrukci z uhlíkové oceli jsou nejobjemnějším komoditním segmentem a mají nejkonkurenceschopnější ceny s MOQ již od 1–5 jednotek. Zakázkově zkonstruované velké ventilátory nad 75 kW jsou typicky jednojednotkové nebo malosériové objednávky s kompletními balíky inženýrské dokumentace a dodacími lhůtami 8 až 20 týdnů.

Kvalifikace velkoobchodního nákupu průmyslových odstředivých ventilátorů by měla zahrnovat následující požadavky na dokumentaci a ověřování:

• Certifikát testu výkonu ventilátoru podle ISO 5801 (průmyslové ventilátory – testování výkonu pomocí standardizovaných dýchacích cest) nebo AMCA 210 (laboratorní metody testování ventilátorů pro certifikovaný aerodynamický výkon)
• Certifikát o zkoušce zátěže vibrací podle ISO 14694 (průmyslové ventilátory – specifikace pro kvalitu vyvážení a úrovně vibrací) – stupeň BV-3 nebo lepší je standardem pro průmyslové ventilátory
• Certifikát vyvážení oběžného kola — ISO 1940-1 jakost vyvážení minimálně G6.3 pro standardní provoz; G2.5 pro přesné nebo vysokorychlostní aplikace
• Certifikát třídy účinnosti motoru IE podle IEC 60034-30-1
• Certifikát ATEX nebo IECEx pro ventilátory určené do prostředí s nebezpečím výbuchu (požadované kategorie závisí na klasifikaci zóny)
• Materiálové atesty (mlýnské atesty) pro materiály oběžného kola, hřídele a skříně podle uvedené normy
• Dokumentace k výběru ložisek potvrzující životnost ložiska L10h při jmenovitých provozních podmínkách — minimálně 40 000 hodin je standardem pro nepřetržitý průmyslový provoz

FAQ

1. Jaký je rozdíl mezi odstředivým ventilátorem a axiálním ventilátorem v průmyslových aplikacích?

A výkonný odstředivý ventilátor generuje tlak přeměnou rotační kinetické energie na statický tlak prostřednictvím radiálního proudění vzduchu ve spirálním pouzdru. Dosahuje vysokých statických tlaků (500–15 000 Pa a více) při relativně nižších objemových průtokech, takže je vhodný pro potrubní systémy s vysokým odporem. Axiální ventilátor pohybuje vzduchem rovnoběžně s osou hřídele a dosahuje vysokých průtoků při nízkých statických tlacích (typicky pod 500 Pa). Odstředivé ventilátory jsou preferovány pro potrubní průmyslové větrání, procesní vzduch a systémy manipulace s materiálem. Axiální ventilátory jsou preferovány pro velkoobjemové aplikace s nízkým odporem, jako jsou chladicí věže a střešní výfuky.

2. Jak vypočítám požadovaný výkon motoru pro radiální ventilátor?

Potřebný výkon na hřídeli pro radiální ventilátor se vypočítá ze vzorce: P = (Q x Ps) / (3600 x eta), kde P je výkon hřídele v kW, Q je objem průtoku vzduchu v m3/h, Ps je statický tlak ventilátoru v Pa a eta je celková účinnost ventilátoru vyjádřená v desítkové soustavě. Například ventilátor dodávající 20 000 m3/h při 1 500 Pa s celkovou účinností 70 % vyžaduje výkon hřídele (20 000 x 1 500) / (3 600 x 0,70) = přibližně 11,9 kW. Jmenovitý výkon motoru by měl být zvolen alespoň o 10–25 % nad touto vypočítanou hodnotou, aby byl zajištěn adekvátní servisní faktor pro spuštění a změny systému.

3. Jaká norma vibrací platí pro vysoce výkonné odstředivé ventilátory?

Průmyslové radiální ventilátory jsou hodnoceny podle normy ISO 14694, která specifikuje limity intenzity vibrací z hlediska rychlosti vibrací (mm/s RMS) měřené na ložiskových tělesech během provozu při jmenovitých otáčkách a zatížení. Pro standardní vysokovýkonné odstředivé ventilátory je limit přijatelnosti typicky BV-3, což odpovídá maximální rychlosti vibrací 4,5 mm/s RMS v instalovaném stavu. Ventilátory instalované na flexibilních montážích nebo pracující v citlivých konstrukčních prostředích mohou být specifikovány jako BV-2 (2,8 mm/s RMS) nebo BV-1 (1,8 mm/s RMS). Kupující by měli specifikovat požadovaný stupeň vibrací v nákupní specifikaci a vyžádat si záznamy o továrních testech pro každou jednotku.

4. Jaké certifikace jsou vyžadovány pro odstředivé ventilátory používané ve výbušném prostředí?

Radiální ventilátory instalované v oblastech klasifikovaných jako potenciálně výbušné atmosféry podle směrnice ATEX 2014/34/EU (Evropská unie) nebo systému IECEx (mezinárodní) musí být certifikovány pro příslušnou kategorii zařízení a skupinu plynů nebo prachu. Požadovaná kategorie zařízení závisí na klasifikaci zóny v oblasti instalace — zóna 1 nebo zóna 2 pro nebezpečí plynů/pár, zóna 21 nebo zóna 22 pro nebezpečí prachu. Konstrukce ventilátoru ve výbušném prostředí vyžaduje kombinace materiálů odolných proti jiskření (typicky nejiskřící materiál oběžného kola versus plášť nebo nekovová konstrukce), ustanovení o antistatickém uzemnění a dodržování teplotní třídy, aby se zabránilo vznícení konkrétní přítomné hořlavé látky.
